Come Leggere una Carta Nautica: Guida per Principianti

Il GPS si spegne, il plotter va in tilt, il telefono non ha segnale. E tu sei a 15 miglia dalla costa. In quel momento, la carta nautica piegata nel cassetto diventa l'unica cosa che conta. Non e uno scenario apocalittico -- succede più spesso di quanto pensi.

Questa guida ti insegna a leggere una carta nautica da zero, anche se non hai mai toccato una squadretta in vita tua.

Cos'e una Carta Nautica

Una carta nautica e una rappresentazione cartografica di un'area marina e delle coste circostanti. A differenza di una mappa stradale, enfatizza ciò che sta sotto la superficie dell'acqua: profondità, pericoli sommersi, natura del fondale, correnti, segnali marittimi.

In Italia, le carte nautiche ufficiali sono prodotte dall'Istituto Idrografico della Marina (IIM) con sede a Genova. Sono le uniche riconosciute per la navigazione e per l'esame della patente nautica.

Le carte si dividono in:

• Carte a grande scala (es. 1:10.000) -- dettagliate, usate per l'ingresso nei porti e la navigazione costiera ravvicinata
• Carte a piccola scala (es. 1:500.000) -- coprono vaste aree, usate per la navigazione d'altura e la pianificazione delle traversate

La Proiezione di Mercatore

Tutte le carte nautiche usano la proiezione di Mercatore. Il concetto e semplice: la superficie curva della Terra viene "srotolata" su un piano. Il vantaggio per i naviganti e enorme -- una rotta a angolo costante (lossodromia) appare come una linea retta sulla carta. Significa che puoi tracciare la tua rotta con un righello e mantenere la stessa prua per tutto il percorso.

Il prezzo da pagare: le aree vicine ai poli appaiono più grandi di quanto siano in realtà. Ma nel Mediterraneo, tra i 35 e i 45 gradi di latitudine, la distorsione e trascurabile.

Coordinate Geografiche: Latitudine e Longitudine

Ogni punto sulla carta e identificato da due numeri:

• Latitudine -- la distanza dall'equatore, misurata in gradi Nord o Sud (in Sicilia siamo intorno ai 37-38 gradi Nord)
• Longitudine -- la distanza dal meridiano di Greenwich, misurata in gradi Est o Ovest

Le coordinate si esprimono in gradi, primi e decimi di primo (o secondi). Ad esempio, il porto di Milazzo: 38 gradi 13,5' N -- 15 gradi 14,8' E.

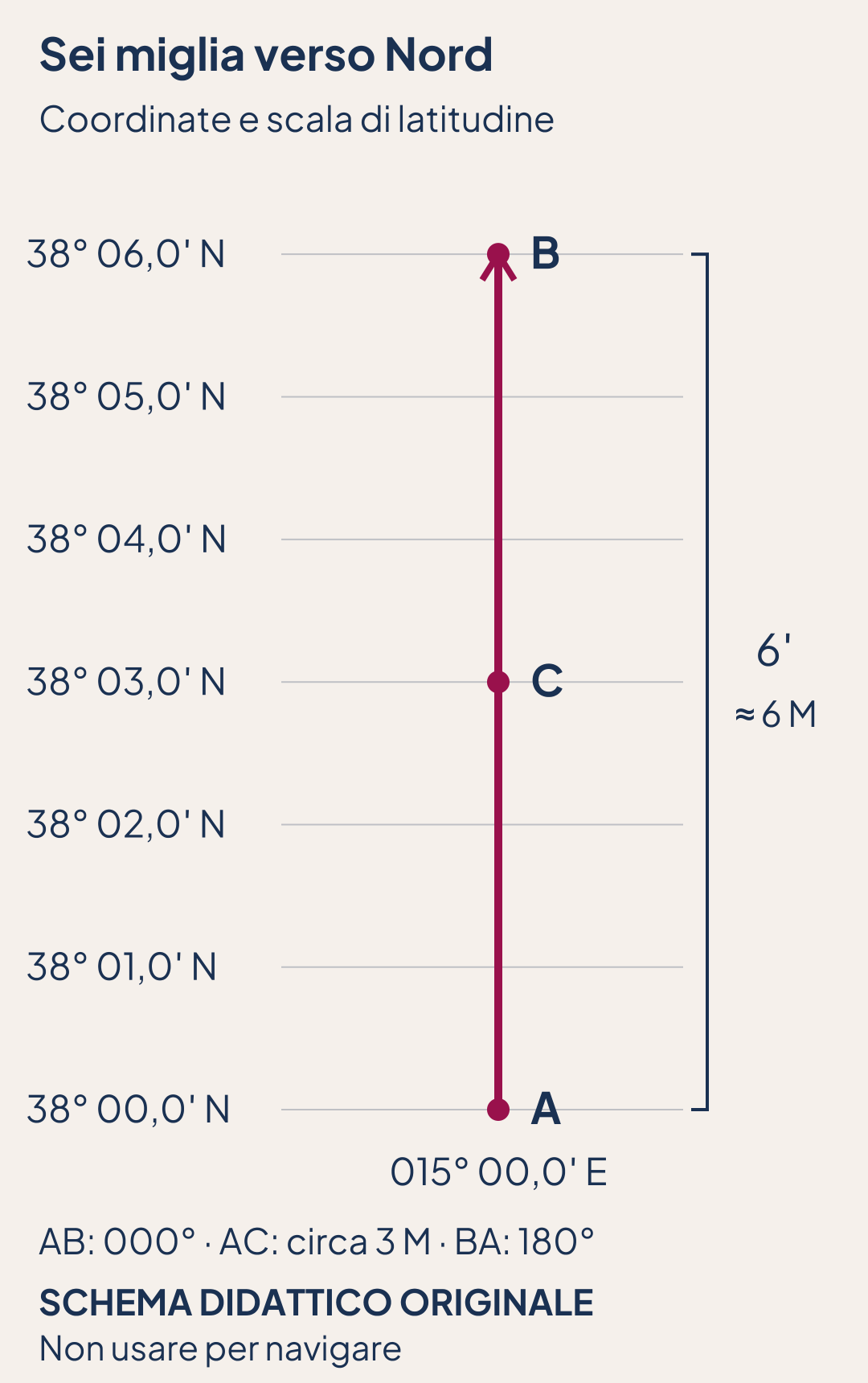

La regola d'oro della cartografia nautica: 1 primo di latitudine = 1 miglio nautico = 1.852 metri. Questa corrispondenza e fondamentale: misuri sempre le distanze sulla scala di latitudine (il bordo verticale della carta), mai su quella di longitudine, perché i meridiani convergono verso i poli e la scala di longitudine cambia con la latitudine.

Profondità e Natura del Fondale

I numeri sparsi sulla carta indicano le profondità in metri, riferite al livello medio delle basse maree (dato prudenziale -- l'acqua reale e quasi sempre di più).

Le isobate sono le linee che collegano punti di uguale profondità. Le più importanti sono quelle dei 2, 5, 10 e 20 metri: ti dicono dove il fondale diventa pericoloso per la tua imbarcazione.

Simboli della Natura del Fondale

Conoscere il fondale e essenziale per l'ancoraggio. Se vedi "R" sulla carta, cerca un altro posto. Se vedi "P", oltre alla scarsa tenuta potresti prendere una multa per danni alla posidonia -- e una pianta protetta nel Mediterraneo.

Segnali e Simboli sulla Carta

La carta nautica utilizza un sistema di simboli internazionali standardizzati. I più importanti:

• Fari -- stella con lampi, accompagnata da sigla che indica colore e periodo (es. Fl.W.5s = lampo bianco ogni 5 secondi)
• Boe -- indicate con forma e colore del sistema IALA
• Relitti -- simbolo a croce, con indicazione se pericolosi o meno
• Zone vietate -- aree tratteggiate in viola (zone militari, riserve marine)
• Punti cospicui -- edifici, torri, ciminiere visibili dal mare, utili per il rilevamento
• Correnti -- frecce con indicazione della direzione e velocità

Il catalogo completo dei simboli si trova nella pubblicazione IIM 1111 "Simboli e Abbreviazioni", che ogni navigante dovrebbe avere a bordo.

Come Tracciare una Rotta: 6 Passaggi Pratici

Strumenti necessari

• Squadrette nautiche (coppia di righe Weems & Plath o equivalenti) -- servono per trasportare le direzioni sulla carta
• Compasso nautico a punte fisse -- per misurare le distanze
• Matita morbida (2B) e gomma -- per tracciare e cancellare senza rovinare la carta

I 6 passaggi

1. Individua partenza e destinazione
Segna con un cerchietto il punto di partenza e il punto di arrivo. Esempio pratico: da Milazzo (38 gradi 13,5' N - 15 gradi 14,8' E) a Vulcano Porto di Levante (38 gradi 25,0' N - 14 gradi 57,5' E).

2. Traccia la rotta preliminare
Con la squadretta, disegna una linea retta tra i due punti. Questa e la tua rotta ideale.

3. Verifica i pericoli lungo il percorso
Controlla che la linea non passi sopra bassifondi, secche, relitti o zone vietate. Se trova ostacoli, sposta la rotta o inserisci un waypoint intermedio per aggirarli.

4. Trasporta la direzione alla rosa dei venti
Usa le squadrette per trasportare la direzione della tua rotta fino alla rosa dei venti più vicina stampata sulla carta. Leggi la direzione in gradi: questa e la tua prua vera (Pv).

5. Misura la distanza
Apri il compasso tra partenza e arrivo. Trasporta l'apertura sulla scala di latitudine (bordo verticale della carta), facendo attenzione a posizionarlo alla stessa altezza della rotta. Leggi la distanza in miglia nautiche. Milazzo-Vulcano: circa 18 miglia.

6. Applica la deviazione magnetica
La rosa dei venti riporta sia il Nord vero (geografico) sia il Nord magnetico. La differenza tra i due e la declinazione magnetica, indicata sulla carta con il suo valore annuale di variazione. Somma o sottrai la declinazione alla prua vera per ottenere la prua magnetica (Pm). Poi applica la deviazione della tua bussola di bordo (dalla tabella delle deviazioni) per ottenere la prua bussola (Pb) -- quella che leggerai effettivamente sullo strumento.

Esercizio pratico: prendi una carta didattica IIM della costa siciliana e traccia la rotta da Capo d'Orlando a Cefalù. Calcola distanza, prua vera e prua bussola applicando la correzione magnetica riportata sulla carta. E l'esercizio base dell'esame di patente nautica.

Nota Personale

Quando ho studiato per la patente nautica, la cartografia mi sembrava il capitolo più ostico. Poi ho comprato una carta dell'IIM del Golfo di Milazzo e ho passato un pomeriggio a tracciare rotte con le squadrette sul tavolo della cucina. Dopo un'ora, tutto aveva senso. Il mio consiglio: non limitarti alla teoria. Compra una carta didattica (costano circa 15 euro) e sporcala di matita. E il modo più veloce per imparare.

Domande Frequenti

Posso usare solo il GPS e ignorare le carte cartacee?

Puoi, ma non dovresti. La normativa italiana richiede le carte nautiche a bordo per la navigazione oltre le 6 miglia. E anche se non fosse obbligatorio, avere un piano B quando l'elettronica si guasta e buon senso marinaro.

Dove compro le carte nautiche IIM?

Online sul sito dell'Istituto Idrografico della Marina (maridrografico.marina.difesa.it), nelle librerie nautiche, o nelle capitanerie di porto. Il costo varia da 10 a 25 euro per carta.

Ogni quanto devo aggiornare le carte?

Le carte vanno corrette con gli Avvisi ai Naviganti (pubblicati settimanalmente dall'IIM). Per le carte che usi regolarmente, controlla gli aggiornamenti almeno ogni stagione. Le carte elettroniche si aggiornano automaticamente con l'abbonamento.

Qual e la differenza tra carta nautica e carta elettronica?

La carta elettronica (ENC) contiene le stesse informazioni su supporto digitale, visualizzata sul plotter. Il vantaggio: si aggiorna facilmente e mostra la tua posizione GPS in tempo reale. Lo svantaggio: dipende dall'alimentazione elettrica e dall'integrita del sistema.
